PVC測斜管

　　用途特點:
　　XB—CXG一76型PVC高精度測斜管可跟各種商業測斜儀探頭結合，實施監測堤壩、邊坡、基坑、基礎、樁、圍堰等的穩定性，測斜管與測斜管管搖頭采用凹凸槽連接，并用自攻螺絲固定。測斜管內有供測斜儀探頭定向的90°間隔鉑導槽，以保證重量輕、堅固、耐環境腐蝕以及測斜管導槽無扭旋。

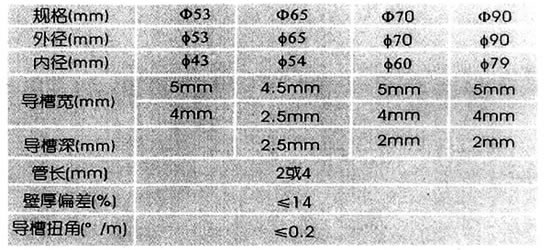

　　技術指標:

　　使用環境:
　　用戶收貨驗收時應先檢查管子的數量與清單是否相符，如有不符者應與我廠聯系。 管子應放在濕度小于85％的房間內保存，室內不含有腐蝕性氣體，存放環境須干燥、通風，搬運時小心輕放。 管子若暫時不使用時，zui好拆開包裝，每根錯開接頭處一層一層的平放鋪開，防止彎曲變形。 埋設與安裝
　　測斜儀測斜管的使用場合較多，由于施工方法和條件并不完全相同，所以埋設的方法也不完全一樣，需要時可及時與我廠聯系。
　　測斜管的使用場合較多，由于施工方法和條件并不完全相同，所以埋設的方法也不完全一樣，需要時可及時與我廠聯系。
　　鉆孔：采用工程鉆探機，一般采用￠108cm鉆頭鉆孔，為了使管子順利地安裝到位一般都需比安裝深度深一些，它的原則是每1O米多鉆深0.5米，即1O米十0.5米=10.5米，20米+1米=21米，以此類推。
　　清孔：鋪頭鉆到預定位置后．不要立即提鉆，需把泵接到清水里向下灌清水，直至泥漿水變成清混水為止，再提鉆后立即安裝，如圖一所示。
　　安裝：安裝的全過程可分為三步
　　管子的連接：
　　我廠出廠的管子一般長度為2米／根，4米／根兩種(若用戶需要其它長度請?jiān)诙ㄘ洉r說明)，如圖二，需要一根一根地連接到設計的長度。連接的方法是采用插入連接法，首先拿起一根測斜管，在沒有外接頭的一端套上底蓋【另購)，用三只M4×1O自攻螺釘擰緊，(這是每孔zui下面的一節管子)就可向孔內下管子了，下一節，再向外接頭內插一節管，這時必須注意的是定要插到管子端平面相接為止，再用三只M4×1 0自攻螺釘把它固定好，才算該接頭連接完畢，按此方法一直連接到設計的的長度。
　　調正方向：
　　管子安裝到位后．需要調正萬向后才能回填，調正方向的要求是，管子內壁上有兩對凹槽，如圖A—A剖面圖所示，首先需把孔口以上那節測斜管上的外接頭拿掉(松開三只螺釘就可以拿掉了)才能看清管內凹槽，需要把管內的一對凹槽垂直于測量面就可以了，轉動管子就可以實行，一人轉不動時，可用多人，轉動前可先把管子向上提起后再轉動對準，對準后再把管子壓到位．方向就調正好了蓋上蓋子，擰好螺釘就可以回填。
　　向孔內回填，還需特別注意兩點：
　　在下管子時為減少其浮力，可向管內充清水【自來水、河水等)一邊下管子，一邊充清水，直至能順利地放到位。清水也不能放得太多，否則管子會迅速下沉，使人抓不住而掉在孔中，無法繼續工作。但管子全部(一孔)下到位置后，一定要把清水充滿．這樣做可減少泥漿進入管內形成沉淀。

　　測斜管外面有一對凹槽，此槽是偏心的【為保證測斜管的精度，盡量減少扭角的產生，使聯接方法按管子的制作方向聯接)與外接頭內的凸槽相配合后把管子插入的，若插不下，把管子轉動一個方向就可順利地插入，因?yàn)樵撀?lián)接方法只有一個方向能插入，其余方向均插不進去。
